Ketika membicarakan soal keselamatan berkendara, salah satu aspek yang sering luput dari perhatian adalah sistem pencahayaan sepeda motor—khususnya lampu kepala atau headlamp. Padahal, komponen ini berperan besar dalam menjaga visibilitas, baik bagi pengendara maupun pengemudi lain di jalan.
Banyak pengguna motor yang hanya fokus pada performa mesin, tapi kurang memahami bagaimana sistem kelistrikan lampu bekerja. Padahal, memahami rangkaian lampu kepala bisa menjadi bekal penting dalam mengenali gejala kerusakan sejak dini dan mencegah risiko kecelakaan.
Artikel ini akan membahas secara komprehensif tentang fungsi, komponen, skema jalur kelistrikan, hingga tips servis dan troubleshooting dari sistem lampu kepala motor—khususnya yang sesuai dengan standar motor Honda. Semua informasi disusun berdasarkan prinsip kerja sistem kelistrikan sepeda motor yang umum digunakan di Indonesia.

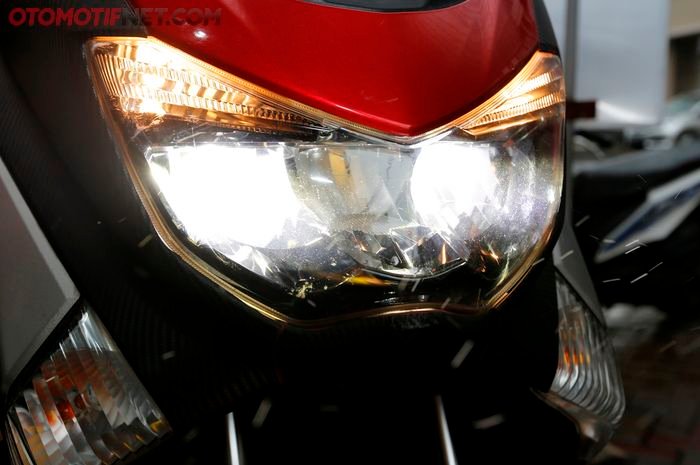

Lampu kepala bukan hanya pelengkap tampilan sepeda motor. Ia adalah elemen penting yang mendukung keselamatan berkendara, terutama saat kondisi pencahayaan minim seperti malam hari atau saat hujan lebat. Tanpa penerangan yang cukup, jarak pandang pengendara menjadi terbatas dan risiko kecelakaan meningkat secara signifikan.
Lampu ini memiliki dua mode utama: lampu dekat dan lampu jauh. Lampu dekat digunakan saat berkendara di area yang sudah cukup terang atau saat berpapasan dengan kendaraan lain, guna menghindari silau. Sementara lampu jauh dimanfaatkan untuk memperluas jarak pandang saat melaju di jalan yang minim penerangan, seperti di daerah pedesaan atau saat touring malam hari.
Selain itu, regulasi lalu lintas di Indonesia telah menetapkan bahwa sepeda motor wajib menyalakan lampu utama saat berkendara di siang maupun malam hari. Aturan ini sejalan dengan upaya meningkatkan visibilitas kendaraan roda dua di jalan raya. Oleh karena itu, sistem pencahayaan yang baik dan sesuai standar sangat dibutuhkan, tidak hanya untuk kenyamanan, tapi juga untuk mematuhi ketentuan hukum yang berlaku.
Untuk bisa bekerja secara optimal, sistem pencahayaan depan sepeda motor tersusun dari beberapa komponen kelistrikan yang saling terhubung. Setiap bagian memiliki peran penting, dan ketika salah satunya bermasalah, fungsi lampu kepala bisa langsung terganggu.

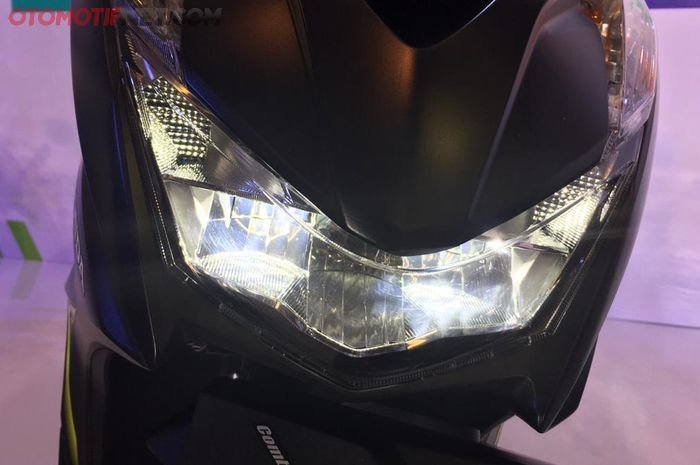

Bohlam adalah sumber cahaya utama. Pada motor keluaran lama, umumnya digunakan bohlam halogen yang menghasilkan cahaya kuning terang. Sedangkan pada model yang lebih baru, teknologi LED mulai banyak dipakai karena lebih efisien, tahan lama, dan hemat energi. Keduanya memiliki karakteristik pencahayaan yang berbeda dan perlu disesuaikan dengan sistem kelistrikan motor.
Komponen ini berfungsi untuk mengalihkan antara lampu dekat dan lampu jauh. Saklar biasanya terletak di stang sebelah kiri dan mudah dijangkau oleh ibu jari pengendara. Saklar yang aus atau longgar bisa menyebabkan lampu tidak stabil atau tidak menyala sama sekali saat posisi berpindah.
Relay bekerja sebagai saklar otomatis yang dikendalikan arus listrik kecil, namun mampu mengalirkan arus besar ke bohlam. Peran relay sangat krusial karena membantu menjaga agar saklar tidak cepat rusak akibat beban arus tinggi. Di beberapa model motor, terutama yang menggunakan LED, relay juga berfungsi untuk mengatur tegangan agar tidak merusak komponen.
Sekring adalah pengaman dalam sistem kelistrikan. Jika terjadi korsleting atau lonjakan arus, sekring akan putus untuk mencegah kerusakan lebih lanjut pada rangkaian. Pemilik motor sebaiknya tahu lokasi sekring dan jenisnya, agar bisa segera mengganti saat diperlukan.
Sebagian motor menggunakan sistem DC dengan aki sebagai sumber utama arus listrik untuk lampu kepala. Saat aki lemah atau soak, cahaya bisa menjadi redup, bahkan mati total. Sementara pada sistem AC, listrik berasal dari spul atau alternator, dan biasanya lampu akan terang hanya saat mesin hidup.
Jalur kabel menjadi sarana penghantar arus dari satu komponen ke komponen lain. Posisi kabel yang rawan gesekan, panas mesin, atau terjepit bodi bisa menyebabkan kerusakan isolasi dan menimbulkan korsleting. Oleh karena itu, wiring yang rapi dan sesuai skema sangat memengaruhi keandalan sistem pencahayaan.
Rangkaian lampu kepala pada sepeda motor tersusun dari alur kelistrikan yang dimulai dari sumber arus, melewati sistem pengaman, hingga akhirnya mengalir ke bohlam. Setiap jalur ini memiliki titik kontrol dan proteksi tersendiri agar sistem bekerja stabil dan aman dalam jangka panjang.
Secara umum, alur kerja rangkaian ini dimulai dari aki, yang menyuplai arus listrik saat kunci kontak diputar ke posisi ON. Arus dari aki kemudian dialirkan ke sekring, yang bertugas melindungi sistem dari potensi korsleting. Setelah itu, arus menuju relay, yang berfungsi sebagai pengendali agar arus besar tidak langsung mengalir ke saklar.
Setelah melewati relay, arus diteruskan ke saklar lampu, tempat pengguna dapat memilih mode lampu dekat atau jauh. Terakhir, arus listrik mengalir ke bohlam dan menghasilkan cahaya sesuai dengan input dari pengendara.
Setiap tipe motor memiliki karakteristik sistem pencahayaan yang sedikit berbeda. Pada motor bebek, sistemnya umumnya lebih sederhana dan sering masih menggunakan arus AC langsung dari spul. Sedangkan motor matic dan sport kebanyakan sudah mengadopsi sistem DC, yang berarti suplai arus berasal dari aki.
Perbedaan ini penting karena akan menentukan jenis bohlam yang kompatibel dan cara kerja lampu saat mesin hidup atau mati. Pada sistem AC, lampu bisa padam saat mesin belum dinyalakan, sementara pada DC, lampu menyala stabil bahkan sebelum motor digas.
Pada motor Honda, sistem kelistrikan terbagi menjadi dua tipe utama:
Mekanisme kerja lampu kepala pada sepeda motor sebenarnya cukup sederhana, namun memiliki detail teknis yang menarik jika diperhatikan lebih dalam. Sistem ini dirancang untuk menyala secara otomatis saat kondisi tertentu terpenuhi, dan memberikan pilihan pencahayaan sesuai kebutuhan pengendara.
Saat kunci kontak diputar ke posisi ON, arus mulai mengalir dari aki atau spul—tergantung sistem kelistrikan motor. Arus ini akan melewati sekring sebagai pengaman, lalu mengaktifkan relay. Begitu relay aktif, arus diteruskan ke saklar lampu. Jika saklar dalam posisi menyala, maka bohlam pun akan menerima arus dan menghasilkan cahaya.
Pada motor yang sudah dilengkapi fitur automatic headlamp on (AHO), lampu kepala langsung menyala tanpa perlu menekan saklar apa pun. Sistem ini banyak digunakan pada motor-motor Honda keluaran terbaru sebagai bagian dari regulasi keselamatan jalan.
Pengalihan dari lampu dekat ke lampu jauh dilakukan melalui saklar beam yang terletak di setang. Saat saklar digeser, arus akan dialihkan ke filamen yang berbeda dalam bohlam (untuk halogen) atau ke jalur berbeda pada modul LED. Proses ini memungkinkan pengendara menyesuaikan pencahayaan sesuai kondisi jalan—misalnya saat melintasi jalan sepi di malam hari atau saat berpapasan dengan kendaraan dari arah berlawanan.
Relay bekerja sebagai penjaga kestabilan arus. Tanpa relay, saklar harus langsung menahan beban arus tinggi yang menuju bohlam. Dalam jangka panjang, kondisi ini bisa menyebabkan saklar cepat aus atau bahkan meleleh. Dengan adanya relay, arus besar cukup melewati jalur yang diperkuat, sementara saklar hanya perlu menangani arus kecil untuk mengaktifkan relay tersebut.
Relay juga membantu menghindari kerusakan pada bohlam, terutama jenis LED, yang sensitif terhadap lonjakan tegangan. Selain itu, komponen ini mendukung efisiensi sistem karena mengurangi beban kerja saklar dan menjaga konsistensi tegangan yang diterima bohlam.
Meski sistem kelistrikan lampu kepala tergolong sederhana, bukan berarti bebas dari gangguan. Beberapa masalah bisa muncul seiring usia kendaraan, kondisi jalan, atau bahkan karena kesalahan dalam pemasangan komponen. Mengenali gejala sejak awal bisa membantu mencegah kerusakan lebih parah.
Kondisi ini sering membingungkan pengguna. Padahal, lampu yang redup walau aki masih menyimpan daya penuh bisa disebabkan oleh penurunan tegangan akibat kabel yang sudah aus atau sambungan yang longgar. Faktor lain seperti grounding yang kurang optimal juga bisa menyebabkan distribusi arus tidak maksimal.
Jika bohlam cepat putus, besar kemungkinan terjadi lonjakan tegangan atau arus tidak stabil dari sistem pengisian. Selain itu, pemakaian bohlam yang tidak sesuai spesifikasi juga dapat memperpendek umur pakai. Perlu diingat, bohlam LED membutuhkan tegangan yang lebih stabil dibandingkan halogen.
Ini biasanya terjadi saat ada gangguan pada saklar, sekring, atau relay. Jika semua komponen tersebut dalam kondisi baik, kemungkinan besar ada masalah pada wiring atau soket bohlam yang longgar. Perlu dilakukan pengecekan satu per satu untuk menemukan titik gangguan.
Tanda-tanda kabel mengeluarkan panas berlebih atau bahkan meleleh menunjukkan adanya beban arus yang terlalu besar atau hubungan pendek (short circuit). Hal ini bisa terjadi akibat modifikasi kelistrikan yang tidak sesuai atau pemakaian bohlam berdaya tinggi tanpa pengaturan ulang sistem.
Saklar yang sudah aus biasanya menunjukkan gejala seperti nyala lampu yang tidak konsisten, harus ditekan keras baru menyala, atau bahkan tidak berfungsi sama sekali. Hal ini umum terjadi pada motor yang sering terpapar hujan atau kotoran, karena debu dan air bisa masuk ke bagian dalam saklar.
Ketika lampu kepala motor mulai bermasalah, langkah terbaik bukan langsung mengganti komponen secara acak. Pemeriksaan yang sistematis dan terukur bisa membantu menemukan akar masalah, menghemat biaya, serta memastikan hasil perbaikan bertahan lebih lama.
Multitester menjadi alat wajib untuk mendeteksi aliran arus pada setiap jalur kelistrikan. Gunakan mode voltmeter DC untuk memeriksa tegangan di soket lampu, relay, serta jalur dari aki. Hasil pembacaan di bawah 12 volt bisa mengindikasikan masalah pada suplai arus atau kabel yang bermasalah.
Langkah selanjutnya adalah memastikan sekring tidak putus dan relay masih bekerja dengan baik. Sekring yang putus harus diganti sesuai nilai amperenya. Sedangkan relay dapat diuji dengan menghubungkannya ke sumber arus 12V dan mendengarkan suara klik—tanda bahwa mekanismenya masih berfungsi.
Jika ditemukan kabel yang terkelupas atau hangus, potong bagian yang rusak lalu sambung ulang menggunakan isolasi tahan panas atau konektor khusus. Periksa juga sambungan soket yang longgar karena bisa menyebabkan arus tidak mengalir sempurna dan membuat lampu berkedip atau padam secara tiba-tiba.
Penggunaan bohlam yang tidak sesuai standar pabrikan bisa menyebabkan beban listrik berlebih dan kerusakan pada komponen lain. Pastikan memilih bohlam dengan wattase dan jenis fitting yang cocok dengan tipe motor Honda Anda. Untuk LED, perhatikan juga apakah sistem kelistrikan motor mendukung penggunaan lampu jenis ini.
Menjaga sistem pencahayaan motor tetap optimal tidak hanya bergantung pada perbaikan saat terjadi masalah, tapi juga pada perawatan rutin yang dilakukan secara berkala. Perawatan yang tepat membantu memperpanjang usia komponen dan mencegah gangguan tiba-tiba saat berkendara.
Setiap tipe motor telah dirancang dengan kapasitas kelistrikan tertentu. Mengganti bohlam dengan jenis yang lebih terang atau watt lebih tinggi tanpa menyesuaikan sistem dapat menimbulkan masalah pada relay, sekring, hingga kabel. Oleh karena itu, penting untuk memilih bohlam yang memang direkomendasikan oleh pabrikan motor, seperti Honda.
Mengubah jalur kabel atau menambahkan aksesoris pencahayaan tanpa memahami beban listrik yang ditanggung sistem bisa berdampak pada kinerja komponen lain. Bahkan, modifikasi yang tidak terkontrol berpotensi menimbulkan risiko korsleting. Jika ingin menambahkan fitur seperti lampu LED tambahan, pastikan sistem kelistrikan sudah ditingkatkan sesuai kebutuhan.
Melakukan pemeriksaan berkala di bengkel resmi memungkinkan Anda mendapatkan penanganan yang sesuai standar teknis. Teknisi yang memahami sistem kelistrikan motor Honda dapat mendeteksi tanda-tanda awal keausan kabel, kerusakan soket, atau kelemahan di jalur arus. Pemeriksaan ini sebaiknya dilakukan bersamaan dengan servis rutin agar kondisi kelistrikan tetap terjaga.
Setiap motor Honda dirancang dengan sistem kelistrikan yang berbeda, tergantung tipe dan tahun produksinya. Dua sistem yang paling umum digunakan adalah AC (Alternating Current) dan DC (Direct Current). Masing-masing memiliki kelebihan dan kekurangan, yang berdampak langsung pada performa lampu kepala.
Berikut ini perbandingan berdasarkan jenis motor:
| Tipe Motor | Sistem | Kelebihan | Kekurangan |
| Motor Bebek | AC | Rangkaian sederhana dan mudah dirawat | Cahaya lampu menurun saat idle |
| Motor Matic | DC | Pencahayaan stabil di semua kondisi | Sangat bergantung pada kondisi aki |
| Motor Sport | DC | Intensitas cahaya kuat dan konsisten | Lebih kompleks, jumlah komponen lebih banyak |
Sistem AC lebih hemat biaya dan cocok untuk motor harian dengan kebutuhan kelistrikan yang tidak terlalu tinggi. Namun, intensitas lampunya tidak selalu konstan, terutama saat mesin berada di putaran rendah. Sebaliknya, sistem DC memberikan pencahayaan yang lebih stabil dan bisa mengakomodasi bohlam LED, tetapi memerlukan kondisi aki yang selalu prima agar semua komponen dapat bekerja maksimal.
Berikut beberapa pertanyaan yang sering diajukan seputar sistem lampu kepala motor, khususnya yang berkaitan dengan kelistrikan dan perawatannya. Penjelasan ini bisa membantu menjawab kebingungan umum yang sering dialami pemilik motor.
Pada motor dengan sistem kelistrikan AC, intensitas cahaya lampu sangat tergantung pada putaran mesin. Ketika RPM rendah—misalnya saat berhenti di lampu merah—arus dari spul juga menurun, sehingga cahaya lampu tampak lebih redup. Hal ini bukan kerusakan, melainkan karakteristik sistem tersebut. Untuk mengatasinya, beberapa pengguna beralih ke sistem DC agar pencahayaan lebih stabil.
Secara teknis, LED membutuhkan arus yang stabil dan tegangan tetap—karakteristik yang lebih cocok dengan sistem DC. Jika LED dipasang langsung pada sistem AC tanpa modul penyesuaian, risiko kerusakan akan meningkat, seperti kedip cepat atau LED mati total. Jika tetap ingin menggunakan LED, dibutuhkan konverter atau driver khusus agar bisa menstabilkan arus dari AC ke DC.
Motor matic umumnya menggunakan sistem DC karena mengandalkan aki sebagai sumber utama kelistrikan. Ini membuat lampu tetap menyala stabil meskipun mesin belum menyala penuh. Sementara itu, motor bebek sering kali masih memakai sistem AC, yang mengambil arus dari spul mesin dan cahayanya bisa berubah tergantung putaran mesin. Perbedaan ini penting dalam menentukan jenis bohlam dan cara perawatan.
Memahami rangkaian lampu kepala sepeda motor bukan hanya soal teknis, tetapi juga bagian dari tanggung jawab pengendara terhadap keselamatan diri dan orang lain. Dari sistem kelistrikan hingga pemilihan komponen, semuanya saling terhubung untuk memastikan pencahayaan berfungsi secara optimal dalam berbagai kondisi jalan.
Melalui pembahasan ini, kita sudah melihat bagaimana alur kelistrikan bekerja, mengenal perbedaan sistem AC dan DC, serta mengidentifikasi masalah umum yang sering terjadi pada lampu depan motor. Langkah-langkah pengecekan dan perbaikan juga telah dijelaskan agar pemilik motor bisa lebih mandiri dalam merawat kendaraannya.
